品牌： Anritsu/安立

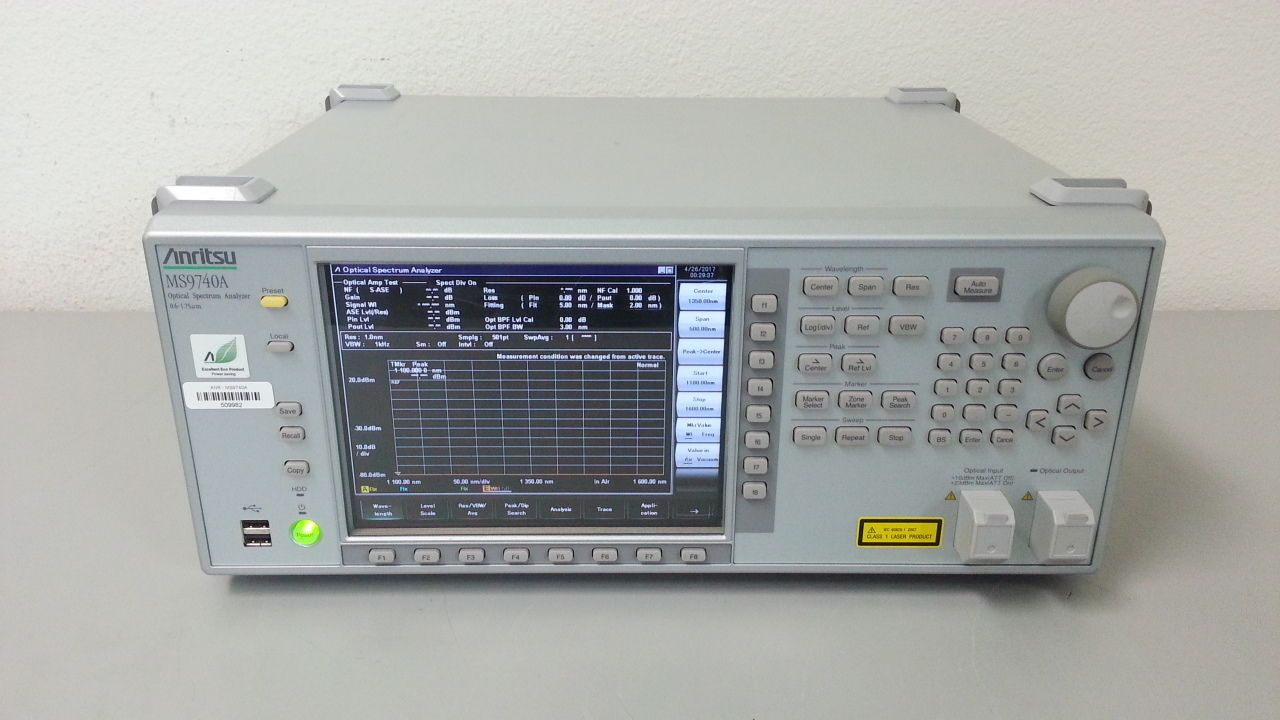

MS9740A是安立推出的新的臺式光譜分析儀。在過去長期以來在研發領域廣泛使用的MS9710C/MS9780A的大動態范圍、高分辨率等為首的高性能的光學基本性能基礎上、進一步改進性能，實現了在光有源器件生產線上所強烈要求的高速測試功能。從波形掃描到波形解析以及向外部控制設備的數據傳送，實現了短0.2秒以下的整體測試速度。與以前的型號相比，測試速度為原來的5倍，即同樣測試只需以前的1/5的時間。
對于光有源器件的廠家來講、削減以光收發模塊為首的器件生產成本是個重要課題。針對器件測試所需的測試儀表，期望能實現高效率的評價測試從而縮短測試時間。
MS9740A 光譜分析儀、大幅縮短從波形掃描到向外部控制設備的數據傳送的整體測試時間，并簡化解析步驟，具有很好的性價比，將對生產效率的改善作出貢獻。
配備專門針對光有源器件評價用的應用軟件。
非常好的性價比
60dB以下的動態范圍性能 (距離峰值波長0.4nm的地方)
30pm的小分辨率帶寬
一臺對應SM光纖、MM光纖
| 適用光纖 | 10μm/ 125μm SM光纖(ITU-T G.652), 50μm/ 125μm GI光纖 |
| 光連接器 | 用戶可交換的FC, SC, ST, DIN, LC |
| 測試波長范圍 | 600nm ～ 1750nm |
| 波長精度 *1 | ±20pm (1520nm ～ 1620nm, 分解能: 0.03 to 0.2nm) *2, |
| ±100pm (1520nm ～ 1620nm, 分解能: 0.5, 1.0nm) *2 | |
| 波長分辨率 | 0.03, 0.05, 0.07, 0.1, 0.2, 0.5, 1.0nm (RBW: 3dB通過帶寬) |
| 大輸入光功率 | +23dBm (光ATT: On) |
| 動態范圍 *1 | 高動態范圍: 60dB (距離峰值波長0.4nm的地方) |
| 普通動態范圍: 58dB (距離峰值波長0.4nm的地方) | |
| [分辨率: 0.05nm, 1550nm, 光Att: Off, 20 ～ 30℃] | |
| 掃描 | 波長掃描寬度: 0.2nm to 1200nm, 0nm |
| 掃描速度: ≦0.2sec. (span 5nm), | |
| [分辨率: 0.1nm, VBW=10kHz, 普通動態范圍模式, 中心波長 1550nm, 從掃描開始到結束, 無光輸入, 采樣點: £501] |
|
| 尺寸?重量 | 426 (W) x 177 (H) x 350 (D) mm (不包括保護裝置), ≦15.0kg (不含選件) |
*1: 使用SM光纖(ITU-T G.652)、開機預熱2小時后
Ordering Information Specify the model, name and quantity when ordering.
(The order name and actual equipment name may differ sometimes.)
Model Name Main Frame MS9740A Optical Spectrum Analyzer Options:
MS9740A-001 GPIB Interface
MS9740A-002 Light Source For Wavelength Calibration
MS9740A-009 Multimode Fiber Input (50/62.5 μm) Model Name Optical Connector Options
MS9740A-037 FC Connector
MS9740A-038 ST Connector
MS9740A-039 DIN 47256 Connector MS9740A-040 SC Connector
