發表時間：2023年09月05日
測試目的：
人或物體在接觸設備時所引起的放電 (直接放電) ，以及人或物體對設備鄰近物體的放電 ( 間接放電) 時形成高電壓， 強電場，瞬時大電流，并伴有強電磁輻射，形成靜電放電電磁脈沖會對設備工作造成影響。靜電電流很大但持續時間很短故能 量較小，所以一般靜電放電不會對人產生傷害，但對集成電路芯片等尊龍凱時可能產生破壞性的損壞

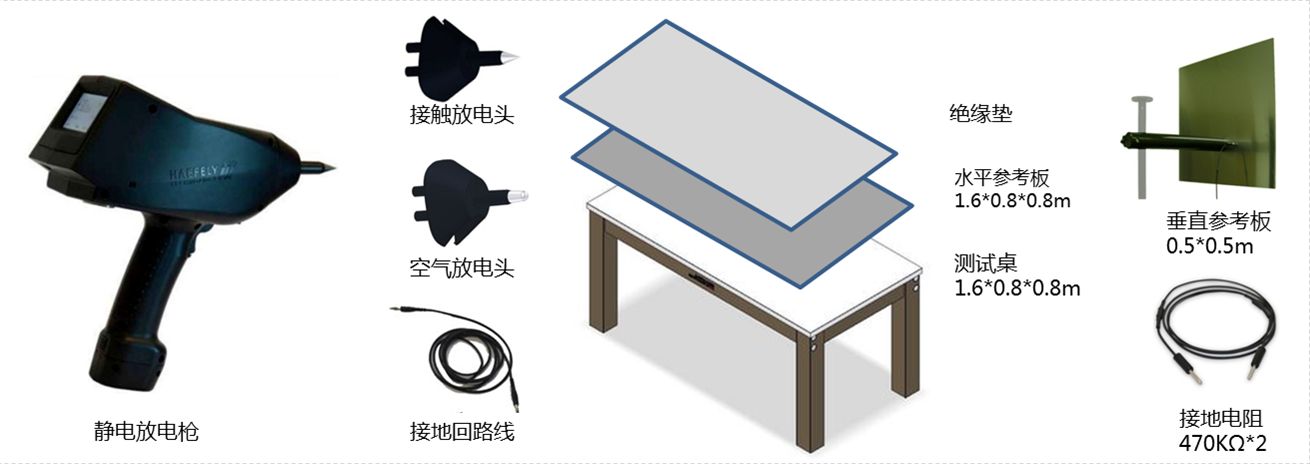

系統組成：
序號 | 名稱 | 推薦型號 | 分項描述 |
1 | 靜電槍 | ONYX16 | 輸出16kV (可選30kV ) ，150pF/330Ω 阻抗選件 (可擴展) |
2 | 測試桌 | - | 1.6 x 0.8 x 0.8米 (長x寬x高) |
3 | 耦合板 | - | 水平耦合板：1.6 x 0.8米；垂直耦合板：0.5 x 0.5米 |
4 | 接地電阻 | - | 470KΩ x2接地線 |
5 | 絕緣襯墊 | - | 厚0.5mm，位于水平耦合板上 |
系統特點：
■ 可以升級RC模組，滿足不同的產品類型測試
■ 帶性能自校準功能
■ 故障率低，槍體輻射低，測試結果一致性高
■ 界面友好，參數設置簡便和操作靈活
■ 配備專業靜電槍放置架治具，測試完便于規范安全存放
系統使用范圍：
測量范圍： 支持+/-30KV
符合標準：符合IEC 61000-4-2，EN 61000-4-2，GB 17626.2等國家或地區標準
適用的產品范圍：滿足絕大部分民用產品，輕工業產品，工科醫產品，汽車電子，軌道交通的ESD測試
測試模式：直接放電、間接放電，模擬人體握有某個如鑰匙或工具等金屬物時的典型放電情形
