射頻信號源由于它的低相噪和頻率的高穩定性，常常用來作為電路的信號驅動和時鐘替代。
但射頻信號源不僅有模擬信號源，還有矢量信號源，往往這兩種射頻信號源讓人們分不清。
這兩種射頻信號源是工程師較為常用的測試儀器，但模擬信號源與矢量信號源的外觀基本一樣，那么，射頻模擬信號源和矢量信號源怎么區分呢？一起來瞧瞧~~
什么是模擬信號源
模擬信號源，主要以輸出連續的正弦波為主，然后產生調幅、調頻、調相以及脈沖信號。單機輸出頻率目前可達67GHz,可擴展到毫米波；射頻源的頻率范圍一般在9kHz~8GHz之內。頻率合成器，也就是頻綜，尊龍凱時是模擬源的核心，調頻FM和調相PM可在頻綜中直接實現；脈沖調制器即可控脈沖開關，控制RF信號的通斷;調幅調制器與自動電平控制ALC電路混合；ALC的基本功能是通過反饋監測與比較，保持RF輸出電平的穩定。如若配上外混頻裝置，輸出頻率可到太赫茲。

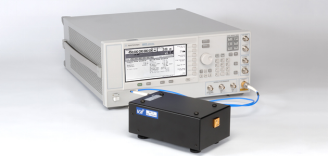

太赫茲擴頻裝置
什么是矢量信號源
矢量信號源，主要產生IQ信號和數字調制信號，頻率范圍可達44GHz的微波矢量源；射頻矢量源的頻率范圍一般在9kHz~8GHz之內。其調制帶寬是其重要指標，通常100M~2G。
常用于現在火熱的5G移動通信信號，以及模擬各類雷達、導航信號等。矢量源的核心原理是通過I/Q混頻器即正交調制器，產生矢量調制的RF信號。基帶源是用目標調制算法生成的數字文件，經DAC轉為模擬I/Q信號，輸入調制器，調制器的本振LO來自于RF頻率相同設置的頻綜。通過相差90°的兩個正交信號I/Q的瞬時電壓，可以控制RF輸出的瞬時幅度和相位，從而達到任意矢量調制的目的。

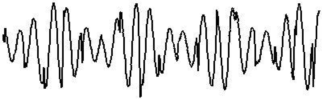

矢量信號源產生的QAM信號
射頻模擬信號源和矢量信號源的區別
1.單純的射頻信號源只用于產生模擬射頻單頻信號，一般不用于產生調制信號，特別是數字調制信號。這類信號源一般頻帶較寬，功率動態范圍也大一些。
2.矢量信號源主要用于產生矢量信號，即數字通信中常用的調制信號，支持如l/Q調制：ASK、FSK、MSK、PSK、QAM、定制I/Q，3GPPLTEFDD和TDD、3GPPFDD/HSPA/HSPA+、GSM/EDGE/EDGE演進、TD-SCDMA，WiMAX?等標準。對于矢量信號源來說，由于其內帶調制器，所以頻率一般不會太高（6GHz左右）。相應的其調制器的指標（如內置基帶信號帶寬）和信號通道數一個重要指標。
簡單概括來說，矢量信號源比模擬信號源多了一個基帶發生器。所以我們在選擇矢量信號源時更關心基帶發生器的大小，以及可以產生何種數字信號。
